Kiểm Định Công Trình Xây Dựng Khi Lắp Đặt Pin Mặt Trời Trên Mái

KIỂM ĐỊNH AN TOÀN CHỊU LỰC KẾT CẤU CÔNG TRÌNH XÂY DỰNG

KHI TIẾN HÀNH LẮP ĐẶT HỆ THỐNG ĐIỆN NĂNG LƯỢNG MẶT TRỜI TRÊN MÁI

Hiện nay, nhu cầu lắp đặt hệ thống điện năng lượng mặt trời ngày càng tăng mạnh ở Việt Nam. Với các khu vực trung tâm có dân cư đông đúc thì luôn tận dụng mái công trình xây dựng hiện hữu để lắp đặt hệ thống điện năng lượng mặt trời.

Được sự tin tưởng của Công Ty Thí Nghiệm Điện Lực Thành Phố Hồ Chí Minh, đơn vị Kiểm định SGCI đã tiến hành kiểm định an toàn chịu lực kết cấu công trình xây dựng trước khi tiến hành lắp đặt hệ thống điện năng lượng mặt trời trên mái công trình xây dựng hiện hữu:

Công trình : PHÂN XƯỞNG MÁY BIẾN THẾ, CÔNG TY THÍ NGHIỆM ĐIỆN LỰC TP.HCM

Hạng mục : KIỂM ĐỊNH KẾT CẤU MÁI CÔNG TRÌNH PHỤC VỤ CÔNG TÁC LẮP ĐẶT HỆ PIN MẶT TRỜI

Địa điểm : B84A BẠCH ĐẰNG, PHƯỜNG 2, QUẬN TÂN BÌNH, TP. HCM

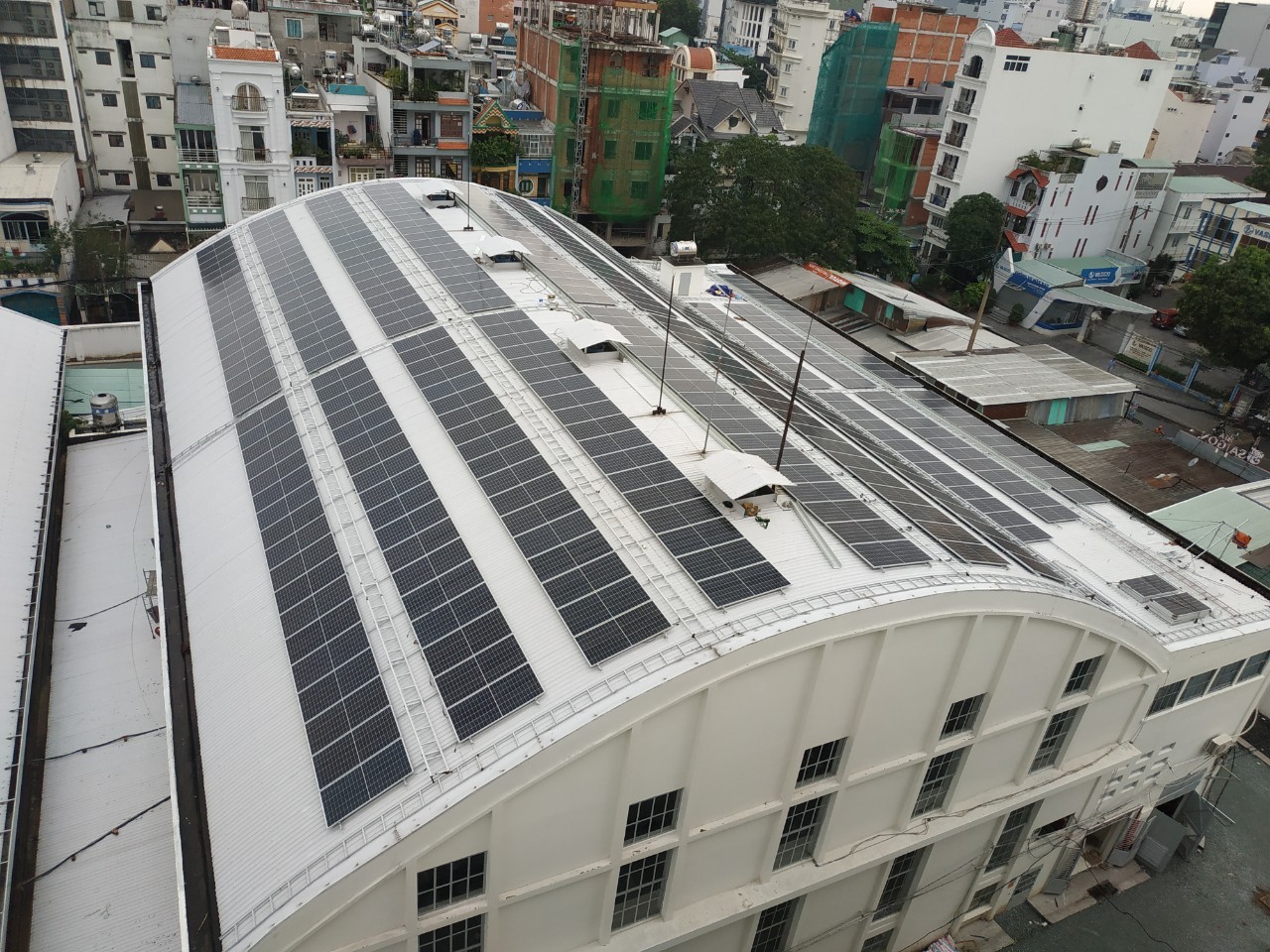

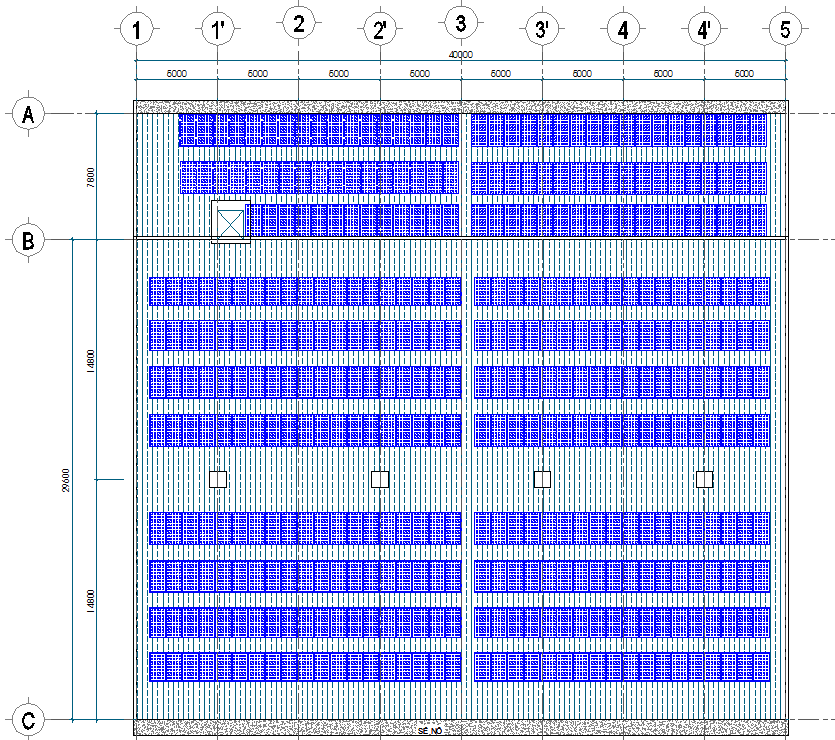

MẶT BẰNG BỐ TRÍ TẤM PIN NĂNG LƯỢNG TRÊN MÁI PHÂN XƯỞNG MÁY BIẾN THẾ

Phân Xưởng Máy Biến Thế được xây dựng từ trước năm 1975, và không còn hồ sơ hiện trạng kết cấu công trình.

Đơn vị kiểm định xin trình bày một số công tác kiểm định hiện trạng tại hiện trường công trình để thu thập số liệu kết cấu công trình:

Kết quả mặt cắt ngang kết cấu mái như sau:

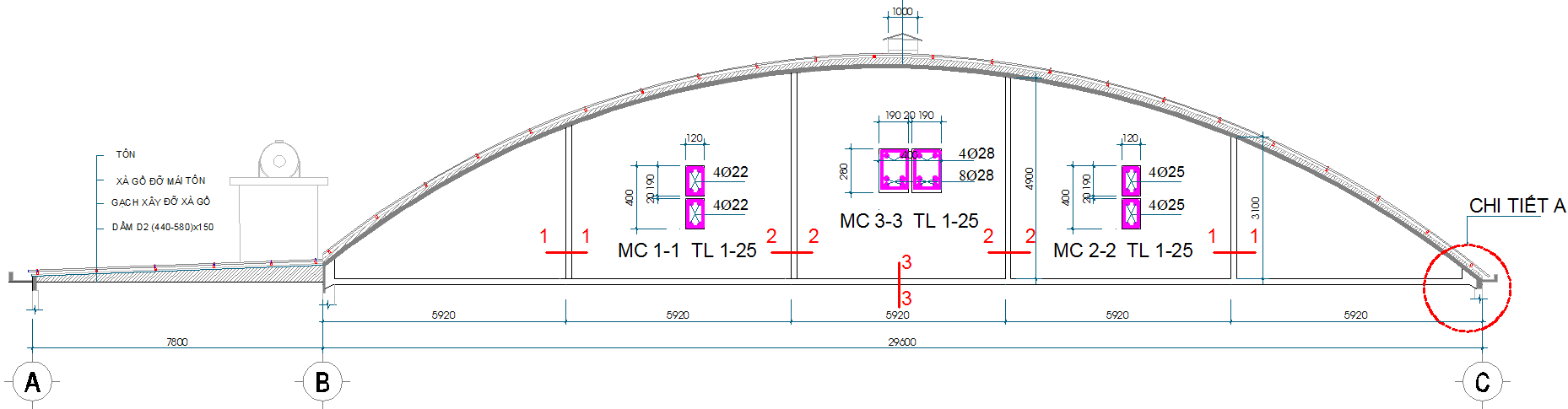

KẾT CẤU MÁI ĐIỂN HÌNH, KHUNG TRỤC 2

Kết cấu mái che hiện trạng công trình có 2 dạng:

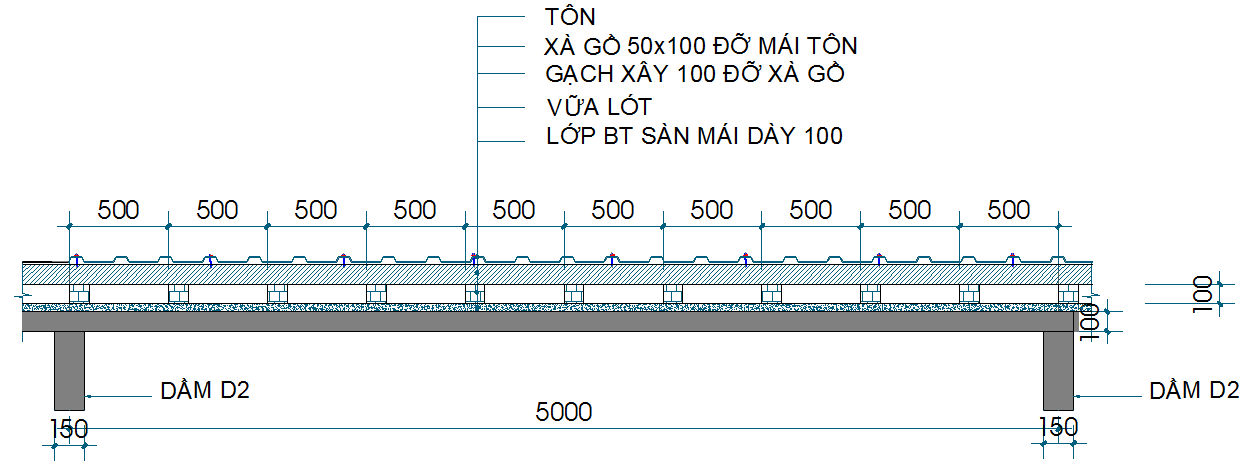

  • Kết cấu mái phẳng bê tông cốt thép trục (A-B)/(1-5), gồm 2 lớp:
  • Lớp 1: Kết cấu dầm, sàn mái BTCT thông thường đổ toàn khối.
  • Lớp 2: kết cấu xà gồ đỡ mái tôn, hệ xà gồ kê lên sàn bê tông cốt thép phía dưới bằng các rảnh gạch xây dày 100.

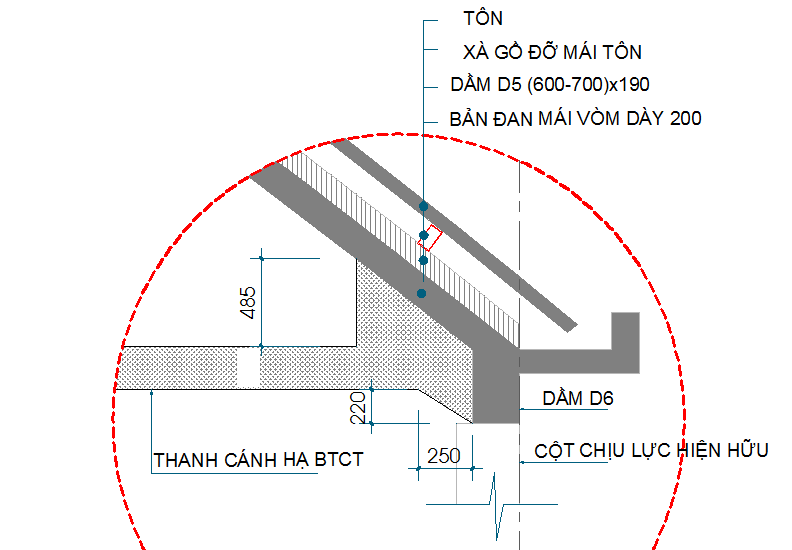

  • Kết cấu mái vòm bê tông cốt thép trục (B-C)/(1-5), gồm 2 lớp:
  • Lớp 1: Kết cấu dầm, bản sàn mái BTCT thông thường đổ toàn khối.
  • Lớp 2: kết cấu xà gồ đỡ mái tôn, hệ xà gồ kê lên các dầm bê tông cốt thép của lớp mái bê tông cốt thép phía dưới.
  • Các thanh dầm cánh hạ và thanh chống đứng bằng bê tông cốt thép .
  • Khe nhiệt rộng 2cm được bố trí ở các trục giữa của kết cấu mái vòm bê tông ( trục 2 ; trục 3 và trục 4).

    • Các dầm chịu lực của kết cấu mái công trình được nâng đỡ bởi các cột bê tông cốt thép hiện hữu.

Một số hình ảnh kiểm định tại hiện trường:

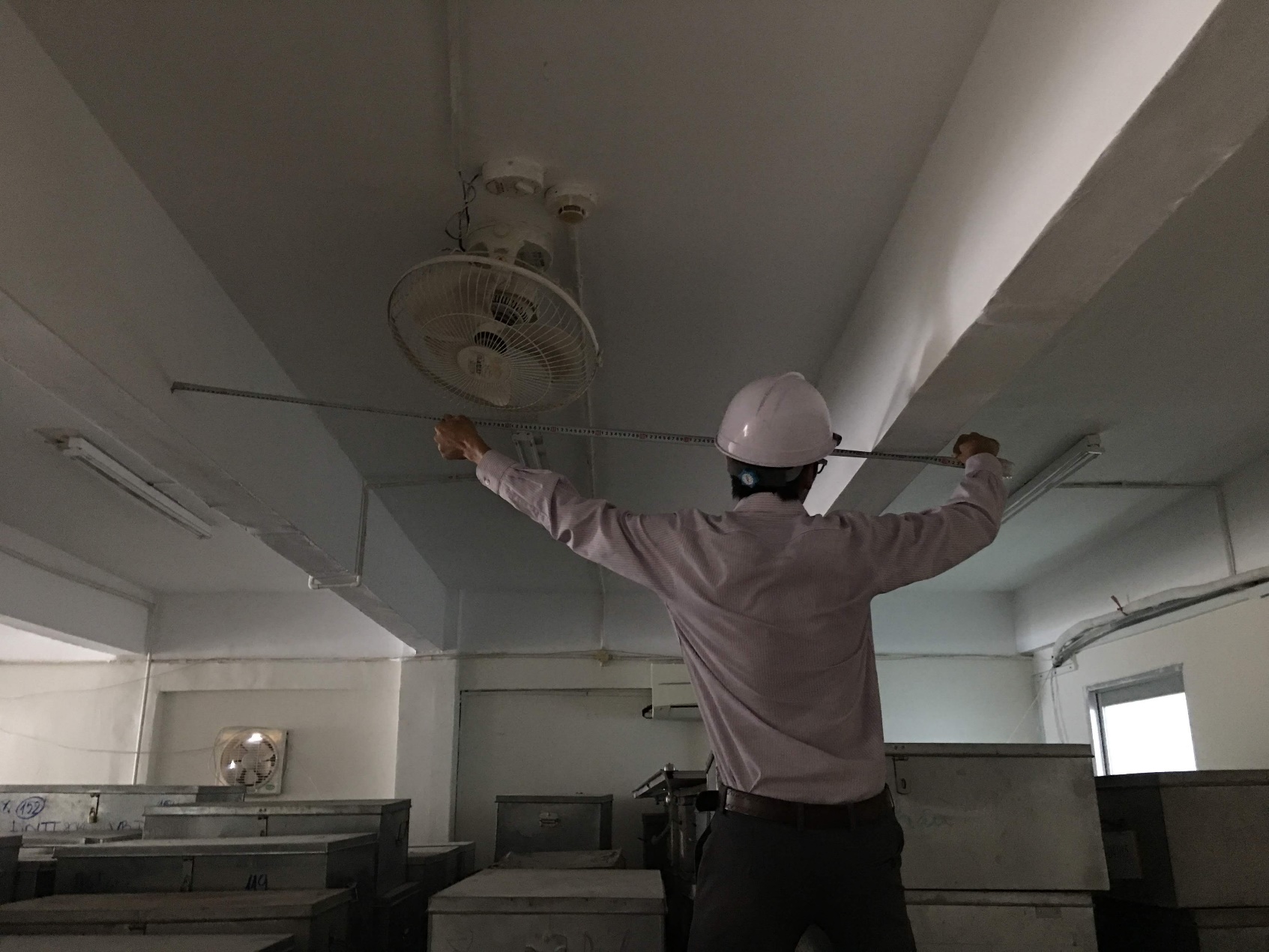

KIỂM ĐỊNH KÍCH THƯỚC HÌNH HỌC KẾT CẤU MÁI KHU VỰC MÁI BẰNG

KIỂM ĐỊNH KÍCH THƯỚC HÌNH HỌC KẾT CẤU MÁI KHU VỰC MÁI BẰNG

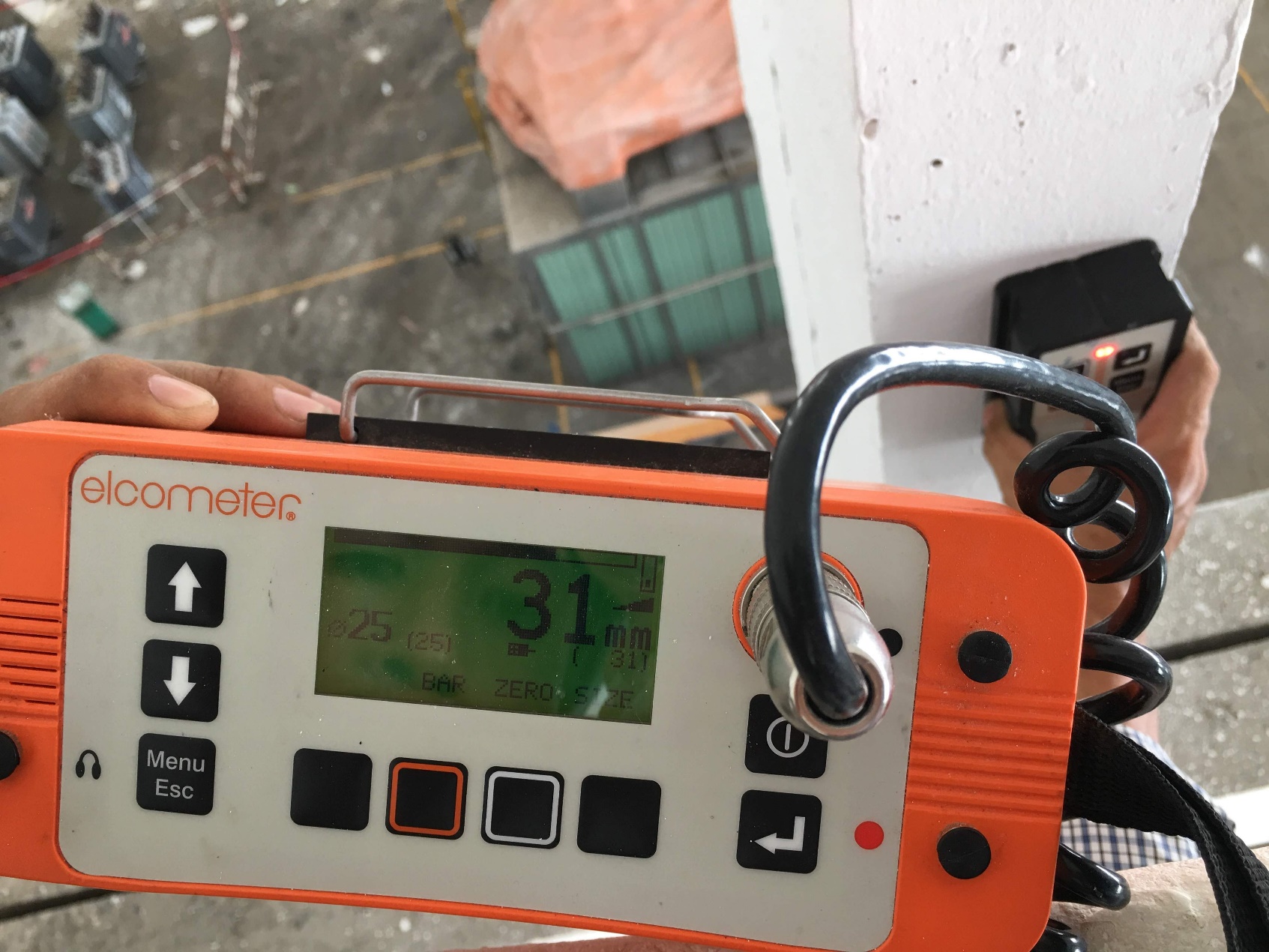

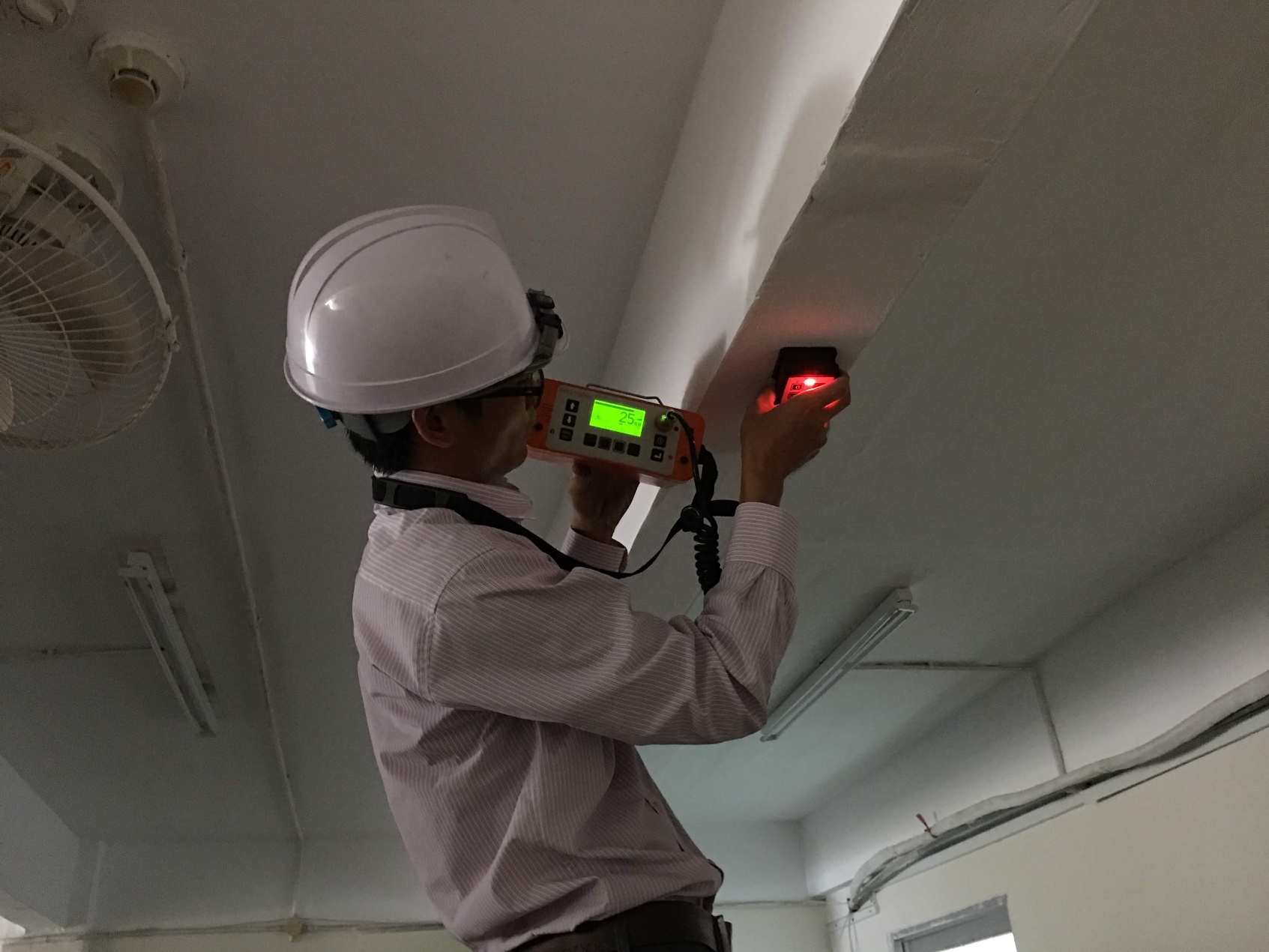

SIÊU ÂM XÁC ĐỊNH CHIỀU DÀY LỚP BÊ TÔNG BẢO VỆ VÀ ĐƯỜNG KÍNH CỐT THÉP KHU VỰC MÁI BẰNG

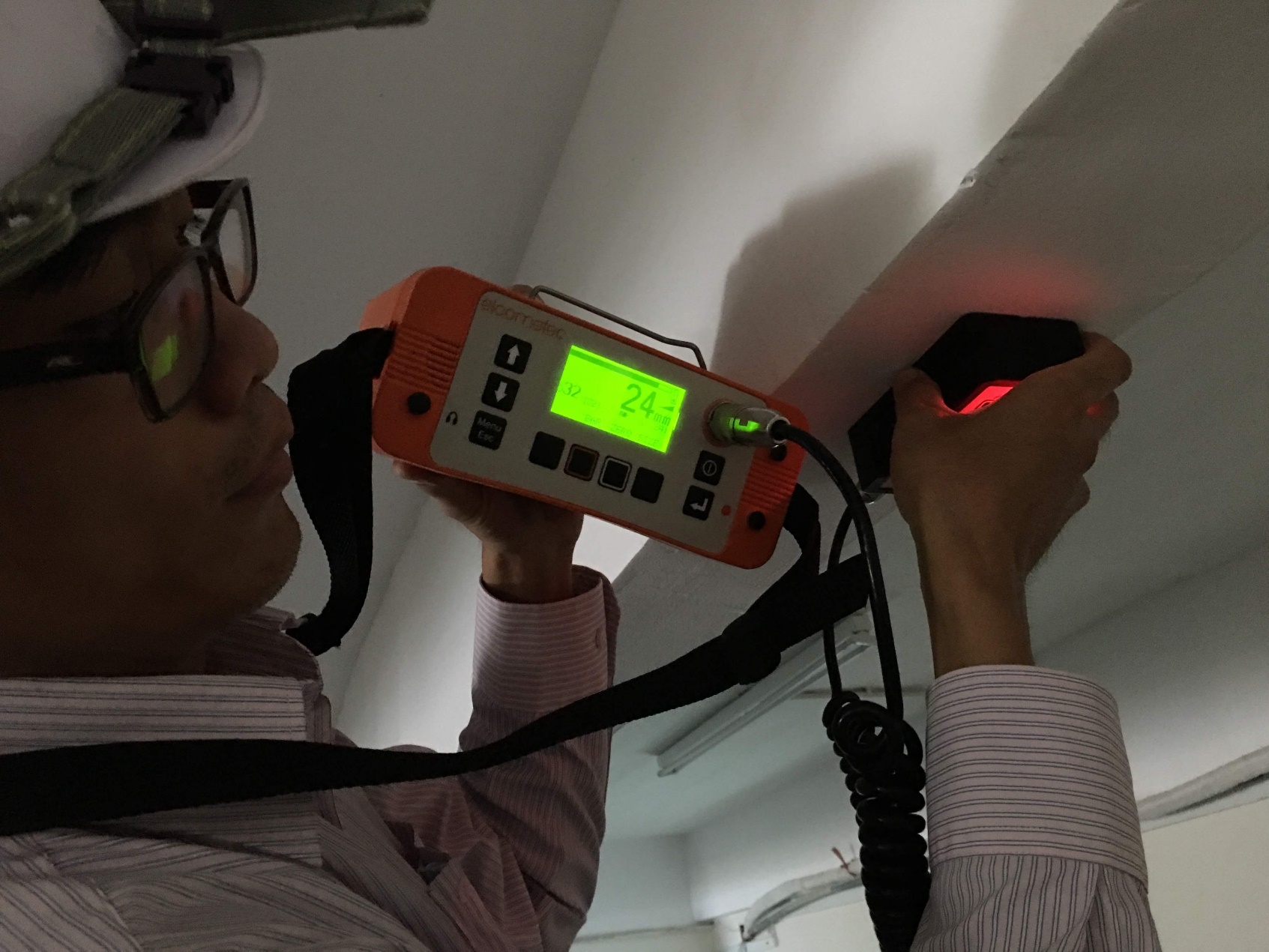

SIÊU ÂM XÁC ĐỊNH CHIỀU DÀY LỚP BÊ TÔNG BẢO VỆ VÀ ĐƯỜNG KÍNH CỐT THÉP KHU VỰC MÁI BẰNG

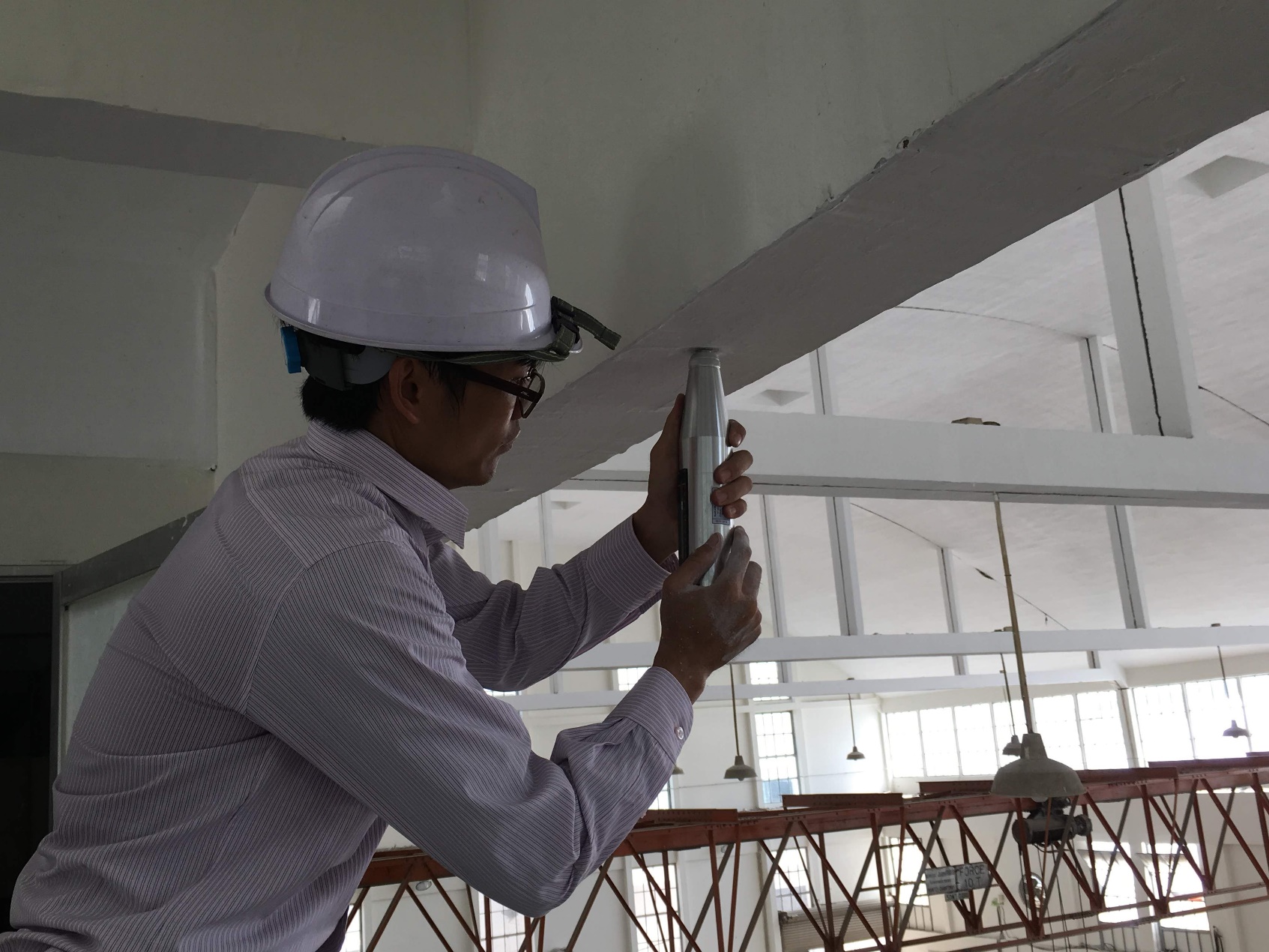

KIỂM TRA CƯỜNG ĐỘ BÊ TÔNG BẰNG BẮN SÚNG BẬT NẢY KHU VỰC MÁI BẰNG

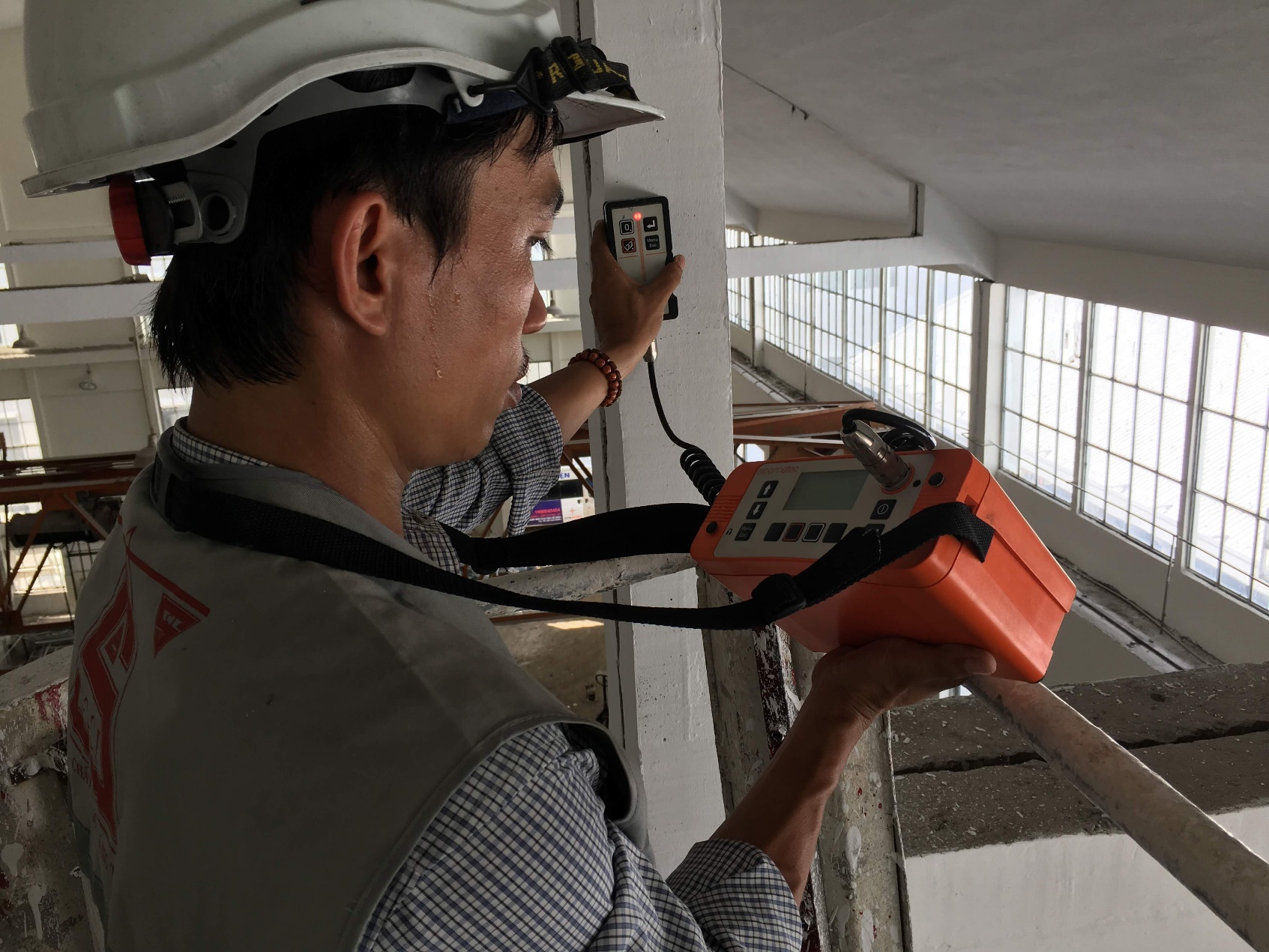

SIÊU ÂM XÁC ĐỊNH CHIỀU DÀY LỚP BÊ TÔNG BẢO VỆ VÀ ĐƯỜNG KÍNH CỐT THÉP KHU VỰC MÁI VÒM

SIÊU ÂM XÁC ĐỊNH CHIỀU DÀY LỚP BÊ TÔNG BẢO VỆ VÀ ĐƯỜNG KÍNH CỐT THÉP KHU VỰC MÁI VÒM

KIỂM TRA CƯỜNG ĐỘ BÊ TÔNG BẰNG BẮN SÚNG BẬT NẢY KHU VỰC MÁI VÒM

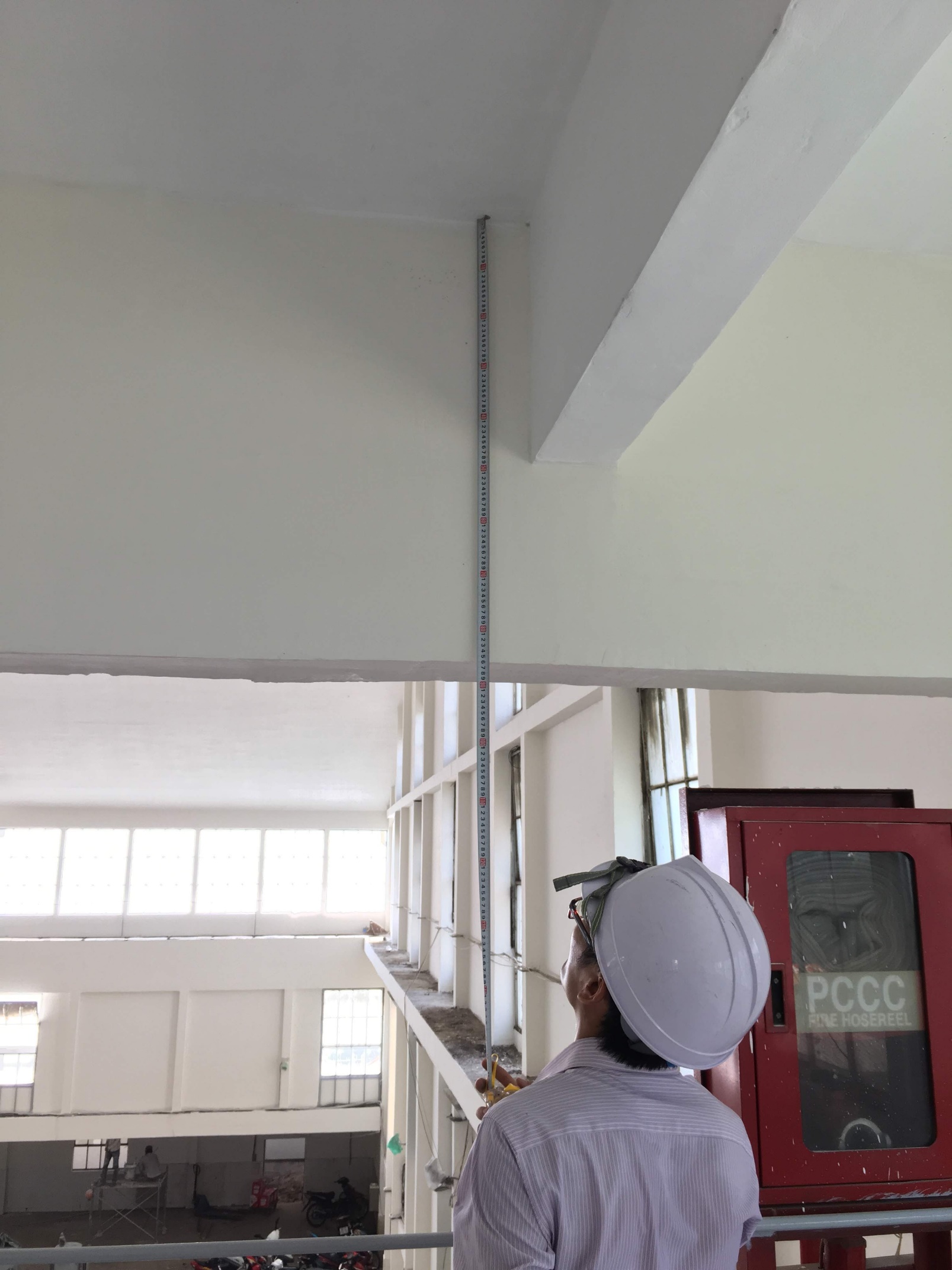

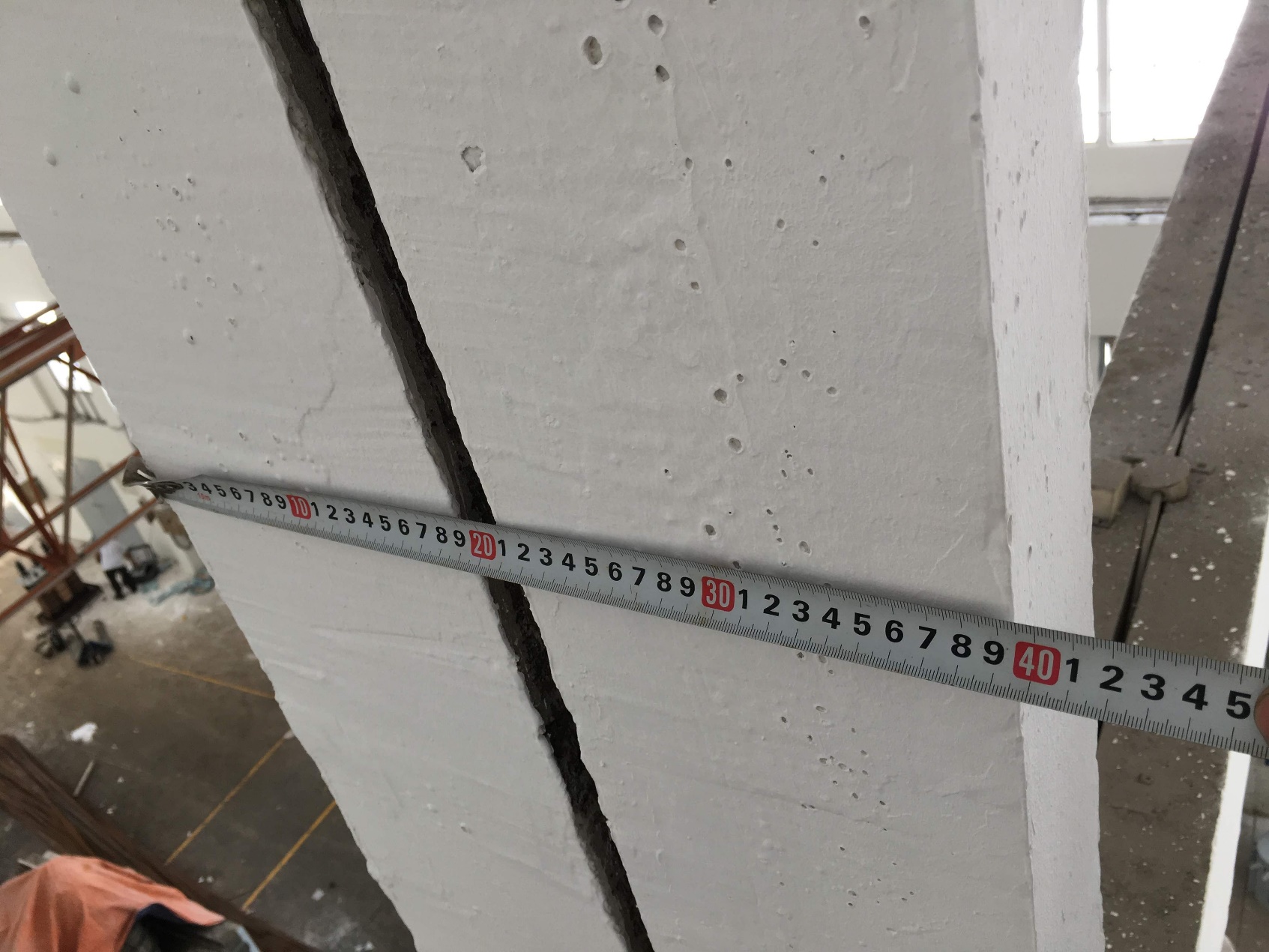

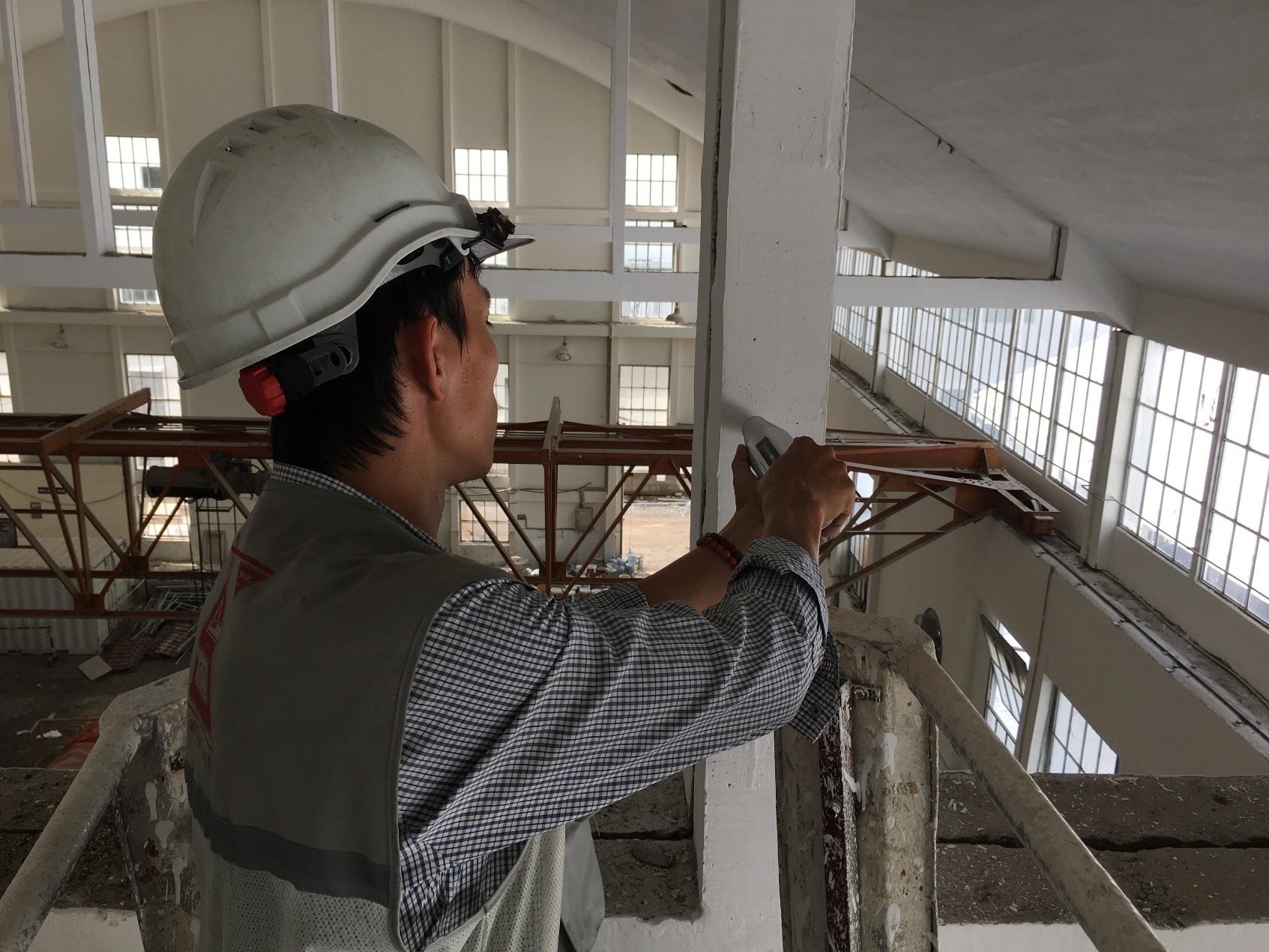

KIỂM TRA KÍCH THƯỚC HÌNH HỌC THANH DÀN BÊ TÔNG CỐT THÉP KHU VỰC MÁI VÒM

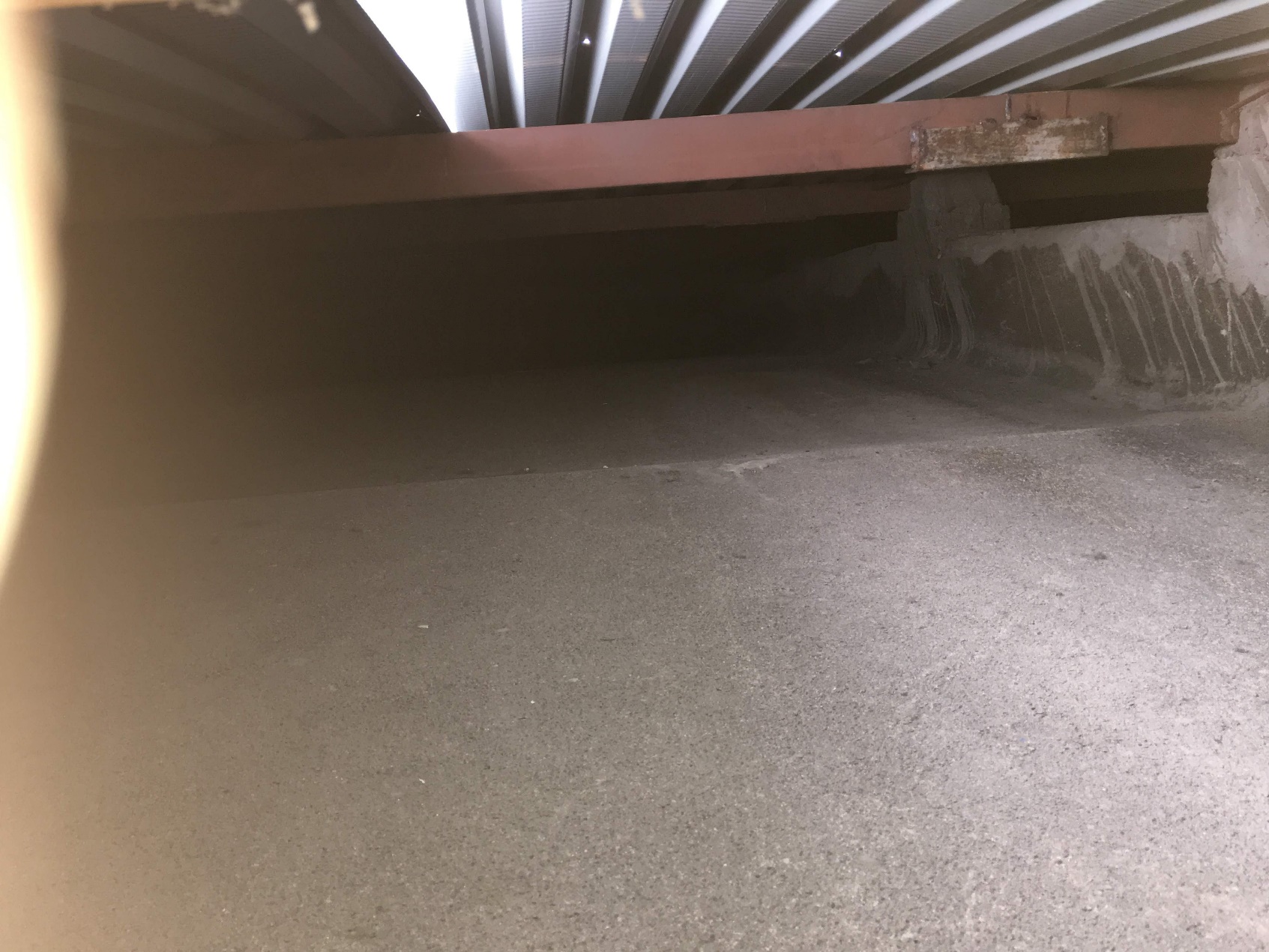

HÌNH ẢNH PHÍA GIỮA MÁI TÔN VÀ MÁI BÊ TÔNG KHU VỰC MÁI VÒM

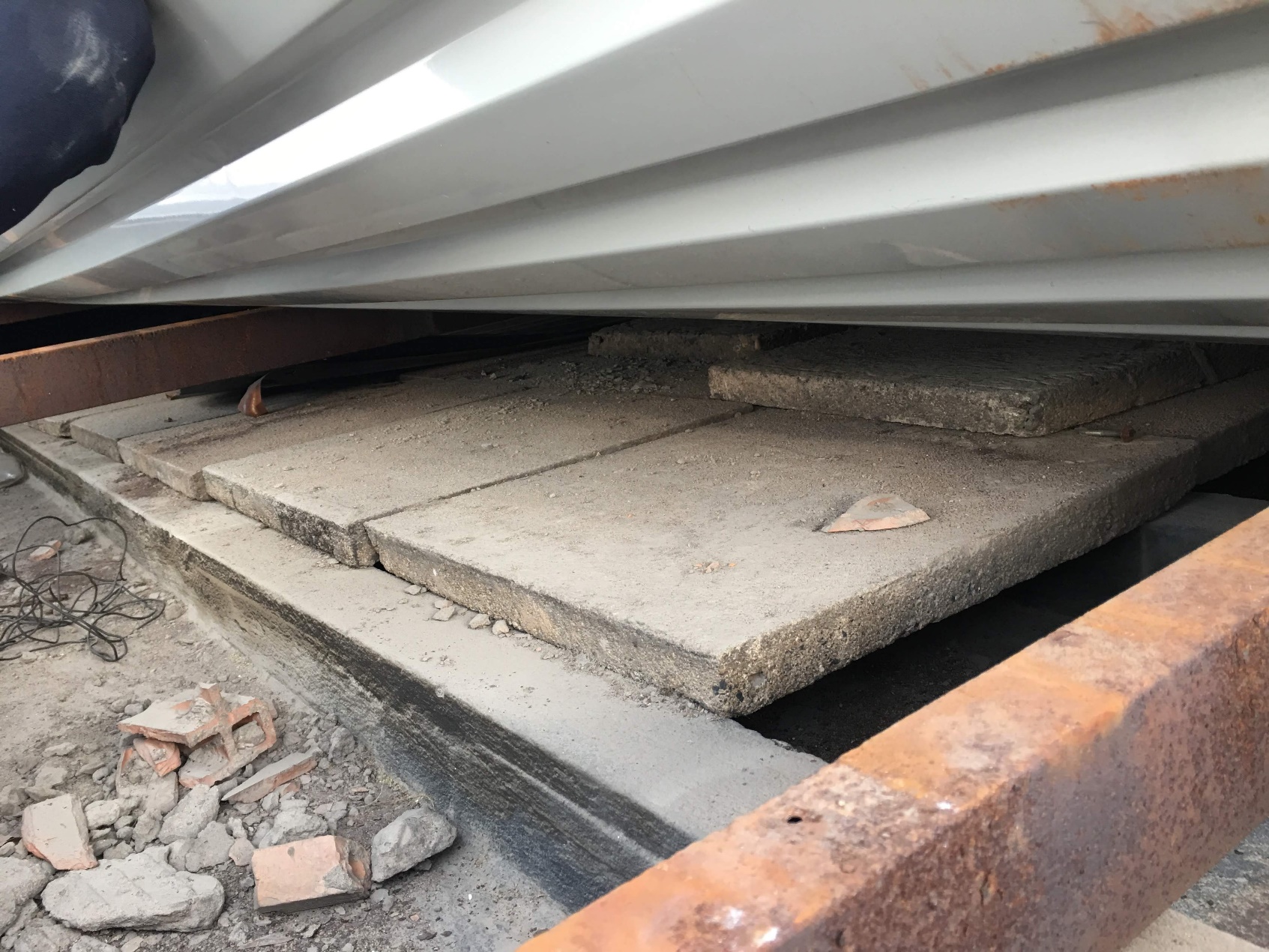

HÌNH ẢNH PHÍA GIỮA MÁI TÔN VÀ MÁI BÊ TÔNG KHU VỰC MÁI BẰNG
